詳細信息

一、產品信息

ECO2是一款經濟型、用于精密加工的五軸五聯動加工中心。它的特點是具有五個自由度（X/Y/Z/B/C），可以在一個工作區域內進行全方位的切削和加工操作，擅長空間曲面加工，異型加工，鏤空加工，打孔，斜孔，斜切等。

ECO2有高效率、高精度的特點，工件一次裝夾就可完成復雜的加工。

西馬特ECO2五軸加工中心搭配USW5虛擬機床，虛擬機床內建模與真實五軸加工中心完全一致的仿真模型，可在虛擬機床上完成五軸的仿真編程、工件裝夾、坐標設定、仿真加工、程序編譯等一系列操作。仿真完成的程序，可直接發送到真實五軸加工中心上進行真實加工。大大提高設備操作的安全性。是五軸加工真正成為學生敢動手，愿上手的教學實踐?？娠@著提升教學效果。

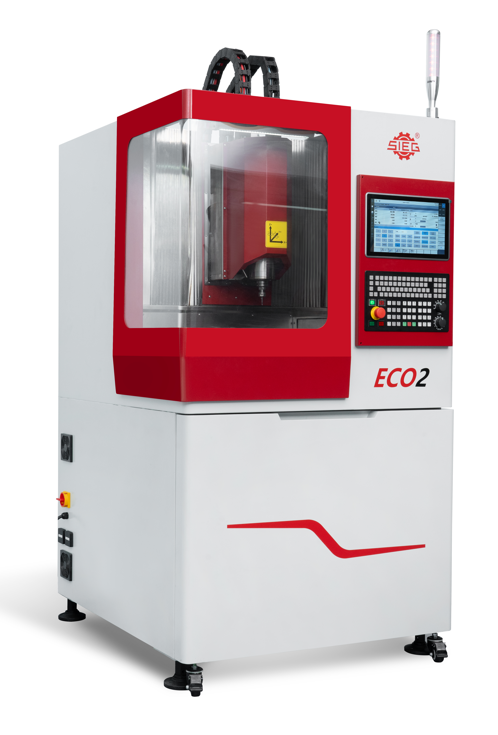

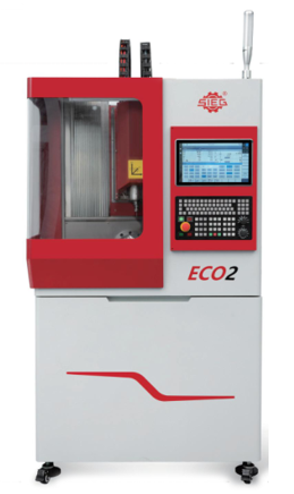

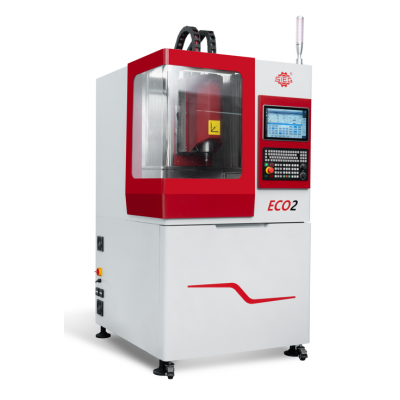

ECO2五軸加工中心

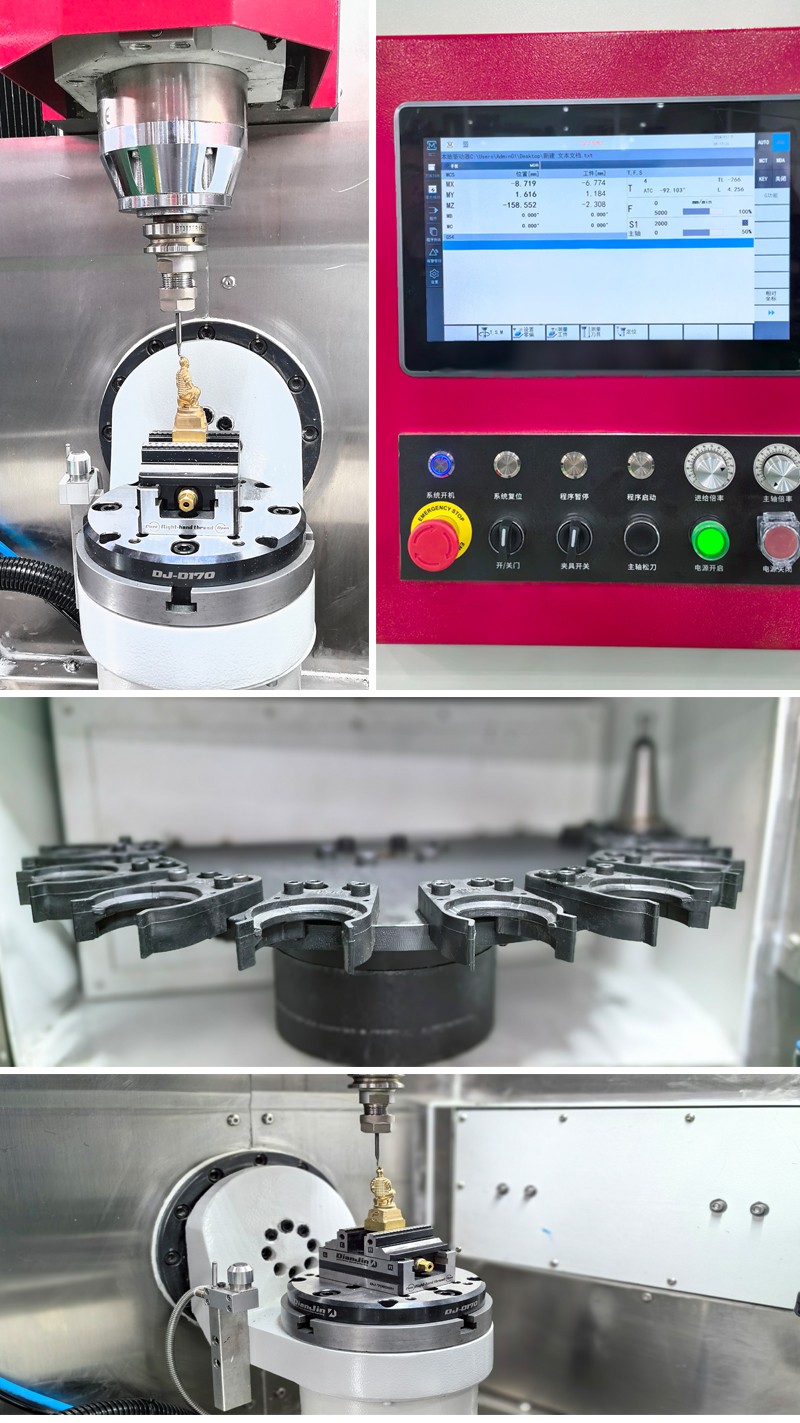

二、結構特點

•  BC結構一體鑄床身

• 采用BT30自動換刀電主軸

• 采用臺灣品牌優質滾珠絲杠及導軌

• 8工位BT30圓盤刀庫

• 采用經濟型SIEG五軸系統，性價比高

• 復雜零件加工


三、五軸系統

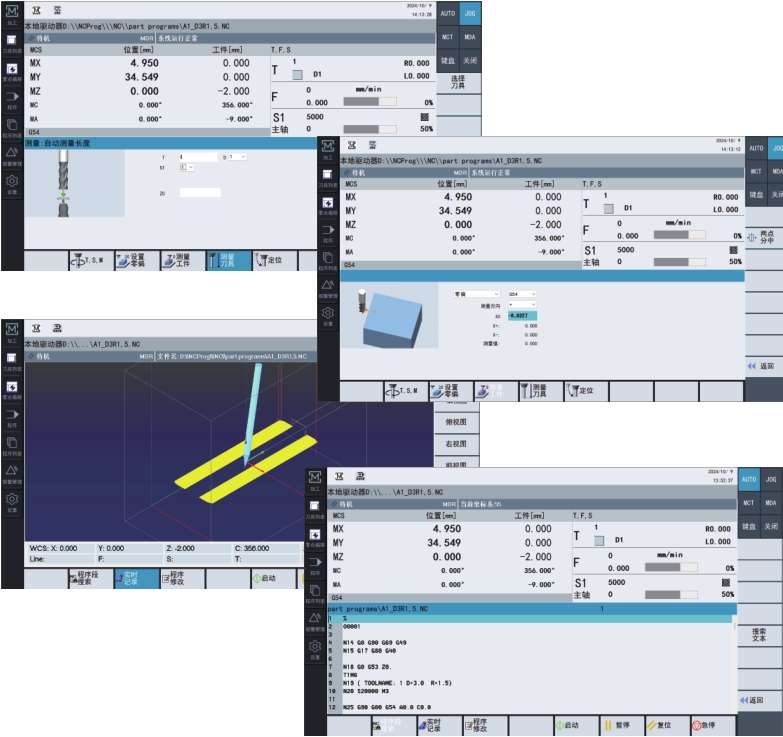

選用西馬特SIEG 5 五軸系統

SIEG 5 數控系統-- 西門子ONE系統操作風格 兼容西門子G代碼

系統特點：

1、支持 5 軸聯動插補 ;

2、具有 RTCP 功能 和 3+2 功能;

3、支持絕對值編碼器功能(可以不裝原點開關) ;

4、支持編碼器反饋,和光柵尺反饋;

5、螺距誤差補償

6、增加雙重速度前瞻功能

7、支持 stl 三維圖形加工預覽

8、支持機床模型導入加工仿真功能

9、具有軌跡優化和高速高精度控制功能 ;

10、支持?jǐn)嗟稊嚯娎m(xù)接,跳段加工功能;

11、直接兼容西門子、海德漢、FANUC、新代、廣數和華中系統的加工程序。

關鍵功能：

1、RTCP 功能

2、刀具長度補償

3、工件坐標系偏移補償

4、沿刀具軸線方向進刀

5、斜面加工

6、非線性誤差校正

7、斷刀續接功能

8、手輪引導

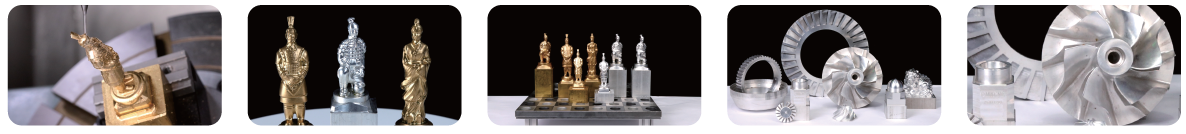

應用：

1、五軸雕刻加工

2、珠寶首飾加工行業

3、五軸切割

4、五軸點膠

5、義齒加工

四、隨機附件

規格參數

可選附件
